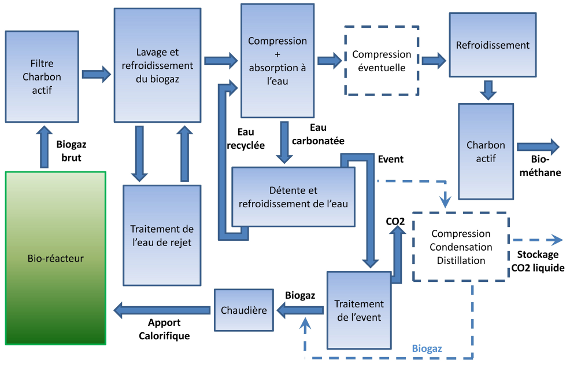

Principe de fonctionnement

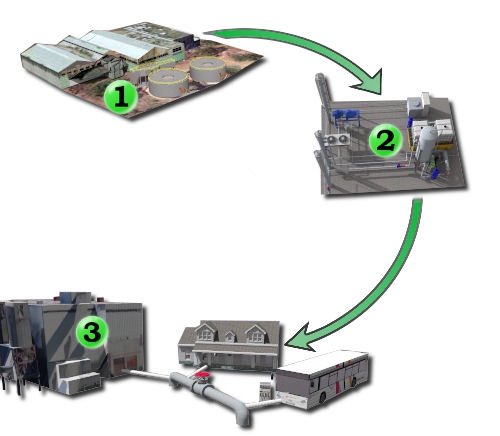

Chaine d'injection du biogaz
Le biogaz est un gaz issue de fermentation anaérobique de produit organiques, il est principalement constitué de méthane et de gaz carbonique. D'autres gaz peuvent venir s'ajouter de façon minoritaire dans la composition du biogaz : du sulfure d'hydrogène (H2S) de la vapeur d’eau, ainsi que des poussières et des siloxanes. Le biogaz est issue de différents type de déchets : - les déchets urbains - les déchets agricoles - les déchets de l'industrie agroalimentaire le biogaz brut est généralement sous la forme suivante:
Le biogaz doit être purifié pour constituer un bio-méthane (97 % de méthane) avant de l’injecter dans un réseau de transport de gaz naturel ou de l’utiliser comme carburant sur des moteurs diesel de véhicules industriels ou agricoles. On doit principalement lui enlever son dioxyde de carbone et sa vapeur d’eau pour contenir un minimum de méthane (97%) et constituer un bio-méthane (méthane d’origine biologique). Kempro Environnement propose son procédé UEB (pour Unité d’Epuration de Biogaz). Ce procédé breveté se déroule en cinq ou six étapes selon le degré de pression requis pour la livraison du bio-méthane. - Une désulfuration au charbon actif à pression atmosphérique pour éliminer l’hydrogène sulfuré et les siloxanes. - Une déshydratation primaire par condensation de l’eau dans un refroidisseur . - Un lavage à l’eau sous pression pour éliminer le dioxyde de carbone. - Une compression secondaire éventuelle pour porter le gaz à la pression requise. - Une déshydratation secondaire dans un refroidisseur pour éliminer la vapeur d’eau résiduelle. - Une élimination des hydrocarbures résiduels sur charbon actif. En option nous proposons le traitement de dioxyde de carbone pour le valoriser soit en CO2 liquide de qualité alimentaire soit en CO2 gazeux pour des utilisations agricoles locales.
Avant injection dans le réseaux de gaz naturel, le biométhane est analysé, compté, et régulé par l'exploitant du réseau.
Efficacité
Caractéristique typique du biométhane

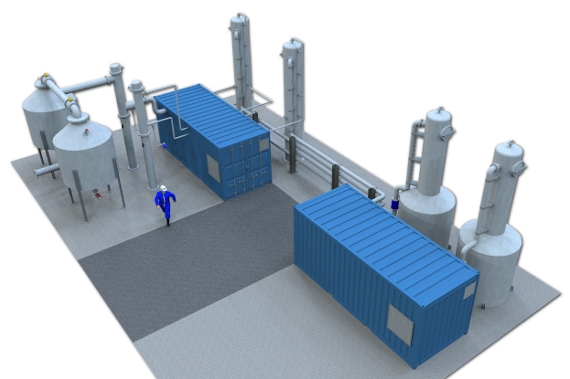

Implantation typique générale
|
Production du biogaz
Traitement du biogaz
Injection dans le réseaux gaz naturel
